機制砂怎么配比
C30協作比，機制砂細度模數3.7，石粉含量5%，純機制砂砂率多少合適，5—31.5接連級配，膠材340，含泥4%左右，砂率用到53—60%左右，狀態才干出來。我們給個協作比參閱。老板悉數要換成機制砂打料。
評論在路上：?機制砂用那么多流動性更差。首先確保混凝土和易性要好，和易性好了泵送沒問題。
一咻哥，歇息，歇息一會：?砂率依照河砂的砂率來用，你泵送就困難。摻細砂按正常打就好，外加劑還會少用。
時光：機制砂石粉含量10左右混凝土根本沒問題。我這兒225的水泥，75石粉，還用的機制砂。一般機制砂的級配都斷檔，石粉10%左右混凝土的穩定性高一點，剩下的石子級配調調就好了。
? 怎樣用好機制砂？?
一、協作比規劃準則：1、三低準則：（1）、低水泥用量；（2）、低用水量。（3）、低縮短功能。
2、選用聚羧酸系外加劑：聚羧酸外加劑長處：高減水率、高保塌性、較好的作業功能、削減自縮短、無沉淀、環保。
二、機制砂制造混凝土的留意事項：1、從源頭抓起：現存問題：出產不標準，辦理不標準、造假。
處理辦法：攪拌站要選好砂廠，將砂廠當作外包方歸入辦理，定時抽檢砂廠，派人常去砂廠操控質量。

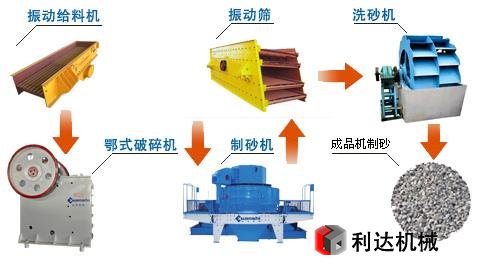

2、操控人工砂粒型和級配：（1）粒型：選用專業制砂機械可出產粒型杰出的人工砂。
（2）級配：現階段人工砂細度模數多在3.0-3.7。原因：砂廠只重視本錢、不重質量，砂廠技能素質較低，需求量大時忽視質量操控。
處理方法：攪拌站選好協作砂廠，有條件的采用兩種砂復摻運用，與機制砂廠協作，自己出產混合砂。
3、操控人工砂石粉含量：（1）洗走石粉問題：除泥工序應在石料破碎前進行，就不存在石粉洗走問題，杰出的除泥工序能確保人工砂石粉含量操控在7%以內。
（2）適合的石粉操控：最優石粉含量因混凝土強度而異，石粉含量操控在7%以內的人工砂適應性強，一般運用石粉含量和MB值作為操控目標。
（3）操控人工砂壓碎目標：壓碎目標是指人工砂在外力作用下反抗損壞的能力，是間接表現機制砂鞏固性的一個重要目標，操控在30%以內最好。
（4）操控人工砂中氯離子含量：氯離子含量到達相關標準規則，防止部分廠家拿海砂濫竽充數。
（5）操控混凝土前期開裂和縮短人工砂混凝土的抗裂功能與MB值聯系較大，當MB值在0.6-1.8范圍內時，混凝土單位面積的總開裂面積和24小時縮短率隨MB值增大而增大。
研討標明，混凝土人工砂澆筑后24小時到92小時這段時刻的縮短率較大，主要原因是石粉縮短了水泥水化的誘導期。實踐工程中，在滿意施工要求的前提下，盡量減小粗骨料的堆積空地率，使孔隙率小于42%，盡可能操控較小的塌落度。
（6）正確引導施工單位，做好人工砂混凝土的濕維護，做到以下幾點：1?、濕維護開始時，混凝土外表不存在泌水缺點；2?、出產質量操控砂在裝料過程中，留意含水率操控，砂廠應有滿足的堆場，先出產的砂先運出；3?、在攪拌站，按產地、進料時刻分倉堆積，堆積高度不超越10米，做到先進廠先用；4?、防止砂含水率過高構成砂粘倉，影響下料進而影響出產。運用人工砂拌制混凝土，既能改進混凝土的作業性，又可以下降出產本錢，進步企業的運營效益，一起又處理了環境污染問題，進步了資源使用率，構成歸納效益。
用機制砂制備混凝土的留意事項1、重視機制砂混凝土協作比的規劃機制砂因為骨料級配欠安，在制造混凝土時易出現坍落度丟失大、拌合物泌水及混凝土泵送壓力大等問題。經過調整混凝土協作比，改進顆粒級配的方法可對上述問題進行改進，有時為了處理其泌水問題還可考慮運用引氣劑或粘度調節劑等技能措施。
2、嚴格操控機制砂MB值機制砂MB值是國標斷定機制砂中所含細粉為石粉仍是泥粉的重要目標。在實踐工程中，人們往往以為較高的石粉含量將影響減水劑的作用作用，特別是PCE的作用作用，但實踐對PCE作用作用有損害的是機制砂中所含的泥粉。
王稷良研討了石英巖、片麻巖、花崗巖、玄武巖、石灰巖和大理石鹽等6種巖性石粉對減水劑作用作用的影響。其研討結果標明，石粉的確會對減水劑的作用作用產生晦氣影響，特別是對PCE的作用作用影響相對明顯，但整體影響較小。
蔣正武等使用機制砂制造C50自密實混凝土時發現，即便關于石粉含量17%的機制砂自密實混凝土，適量進步PCE摻量將明顯下降泵送壓力。由此闡明，經過恰當調整減水劑摻量可處理石粉對其渙散作用的晦氣影響。
3、重視高石粉含量機制砂對混凝土耐久性的影響現在，機制砂中石粉含量對混凝土功能影響的研討作業大多逗留在其對混凝土作業性及強度方面，而就石粉含量對混凝土耐久性影響的研討有待深化。王稷良的研討結果標明，適量進步石灰巖石粉可完善機制砂的級配，添加漿體數量和填充顆粒空地，改進機制砂混凝土的作業性，但對不同強度等級的混凝土而言，機制砂中石粉的最佳含量不同。一起，適量石粉有利于進步機制砂混凝土抗氯離子浸透、抗凍融、抗硫酸鹽侵蝕及抗磨等功能，但機制砂中石粉含量超越7%～10%后，將晦氣于對混凝土塑性縮短和干燥縮短的操控。
