為什么大力發展機制砂代替海沙

作者：利達機械????來源：http://m.mwbbs.cn/ ???發布時間：2018-08-08 11:43????瀏覽量：

　　跟著國家環保政策力度的不斷加大，強化生態平衡。國家下大力氣封閉了許多的礦山和制止開采湖泊和內河的黃砂。造成了作為混凝土首要材料的缺少。一些商家就運用海砂來添補商場。為了差異海砂與河砂成份和性質，咱們友情提示混凝土企業購買黃砂時應該認真辨別。

　　下面具體介紹海砂對混凝土質量的影響及簡略辨別海砂與河砂的辦法：
　　
　　海砂是產于海洋（包含灘砂、海底砂）和入海口鄰近的砂。海砂受海水的影響，未經淡化處理的海砂有以下 2 個特色:
　　
　　（1）含鹽量高。海砂所含鹽首要是氯鹽和硫酸鹽，氯鹽含量是硫酸鹽的 10 倍（氯鹽折算為 Cl-，硫酸鹽折算為 SO42-），所以海砂首要是含氯鹽高。有材料介紹含鹽高的海砂其含鹽量的達到 0.1%～1% （淡砂質量百分比，折算為 Cl-大約是 0.06%～0.6%），遠超過標準要求的限值—JGJ206-2010 《海砂混凝土運用技術標準》（后邊一概簡稱《技術標準》）規則水溶性氯離子最大含量為 0.03%。
　　
　　（2）貝殼含量較高。貝殼首要成分是 CaCO3，其特色是外形呈薄片狀，外表潤滑，強度低，易沿解理方向損壞。
　　
　　2."海砂屋"的損害本源
　　
　　"海砂屋"是指運用未經淡化處理的海砂制造的混凝土建房，經過必定時刻（一般幾年時刻）后混凝土內部的鋼筋遭到嚴峻銹蝕，結構遭到損壞，房子的負荷才能大幅下降，遇到嚴峻的地質災害，如地震等極簡略垮塌，乃至有的修建不經天災也會自行崩塌，可見"海砂屋"的損害是極端嚴峻的，不能不屑一顧。下面評論損害本源。
　　
　　(1) 氯離子的損害性。海砂混凝土的鋼筋腐蝕是一個極端復雜的過程，它與氯離子含量、孔隙特征、水化作用、溫濕度、碳化特征、PH值、保護層厚度等許多要素有關，是各要素之間相互作用影響的成果。氯離子在鋼筋銹蝕過程中起著催化劑的作用,經過部分酸化（例如碳化等作用）引起化學反響，PH值降至某種程度達到氯離子臨界濃度后鋼筋外表鈍化膜被損壞；這樣在沒有損壞的鈍化膜和鄰近已損壞鈍化膜之間發生電位差--構成銹蝕原電池；氯離子在該過程中循環往復參加其中，終至銹蝕現象越來越嚴峻，致使混凝土也開裂劣化。氯離子既參加上述反響，構成中心產物，也在電化學反響溶液中起著潤滑劑的作用，它減少了電化學溶液的電阻，降低了 PH值，加快了銹蝕反響的進程。
　　
　　(2)貝殼物質的不利影響。貝殼因為簡略解理決裂，其與水泥漿的結合作用較差，當它數量較多時會使混凝土和易性變差，也使混凝土的抗拉、抗折、抗壓強度下降，耐磨、抗滲性能變差。
　　
　　砂子從來歷上砂可分為海砂、河砂和山砂。海砂盡管潔凈，但國家禁止運用未經淡化處理的海砂作為修建材料。因為海砂鹽分高，極易使修建工程呈現氯離子腐蝕鋼筋狀況，造成安全隱患。要分辯是否是海砂，首要是看砂里邊是否含有海洋細微貝殼。山砂因為外表粗糙，所以水泥附著作用好，但山砂成分復雜，大都含有泥土和其他有機雜質。
　　
　　海砂，河砂的成因都是根本相同的，都是花崗巖、砂巖承受強烈風化的殘留礦藏，首要是石英，也含有少數長石和白云母。砂漠是干燥了的古河漫灘或湖泊，因而，看上去不同不大，河砂是最近堆積的流砂，廣泛散布于大江小河的河漫灘，會比較潔凈，是修建的上等砂，海砂因為有含鹽及其他雜質較多，用于修建較差。

　　海砂的首要成分是：石英顆粒，長石和巖屑顆粒較少，粒度十分細，磨圓度較好，云母片的含量少。海砂里有鈉、鎂、鹽，因而不能用于修建。
　　

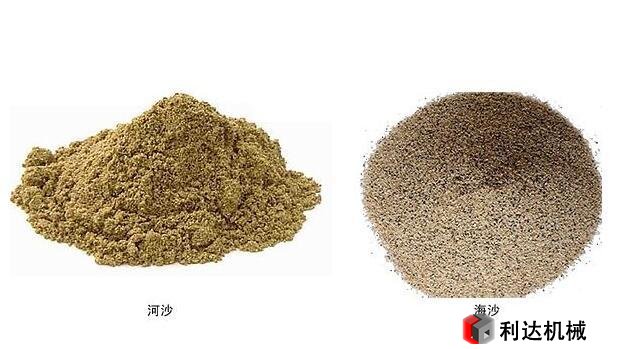

　　能夠經過以下辦法來分辯河砂與海砂：
　　
　　1、顏色: 發黑的為海砂，發黃的為河砂；
　　
　　2、首先要看砂子中是否有海洋微小貝殼類等,這是海砂；
　　
　　3、用太陽曬，有白色的晶體（鹽）是海砂；
　　
　　4、抓一把浸水里,水不要太多，嘗水的滋味，咸的是海砂，淡的是河砂；
　　
　　5、先從外觀，海砂顆粒大，含許多貝殼的殘片。真實的河砂是很均勻、很細，并且河砂中有大小不一的鵝卵石；
　　
　　6、粘手感，抓一把砂用力握下，然后拍掉，發現粘手拍不潔凈的為海砂，不粘手根本能拍潔凈的為河砂；
　　
　　7、海砂中摻雜的貝類碎殼較多，顆粒大，砂礫之間的密實度很低，所以摸在手里的感覺很粗糙，河砂顆粒小，砂礫之間的密實度高，所以摸在手里的感覺很細膩；
　　
　　8、運用混凝土中氯離子濃度速測條（ECT測氯條）檢測，該速測條運用快捷、操作簡略、即時成果

上一篇：新型環保制砂機有哪些特點

下一篇：鵝卵石制砂機性能和原理
